FIM CAST ha affidato a Treesse Progetti il rinnovo del sistema di controllo del reparto stampaggi: nuovo PLC, safety integrata e supervisione WinCC in una sola fermata programmata di agosto.
Cliente: FIM CAST
Settore: Fonderia
Intervento: Retrofit completo dell'automazione
Tecnologie: Siemens 1517F-3 PN/DP, WinCC 8.1, Profinet®/Profisafe®
Obiettivo: Superare l'obsolescenza mantenendo invariata la safety

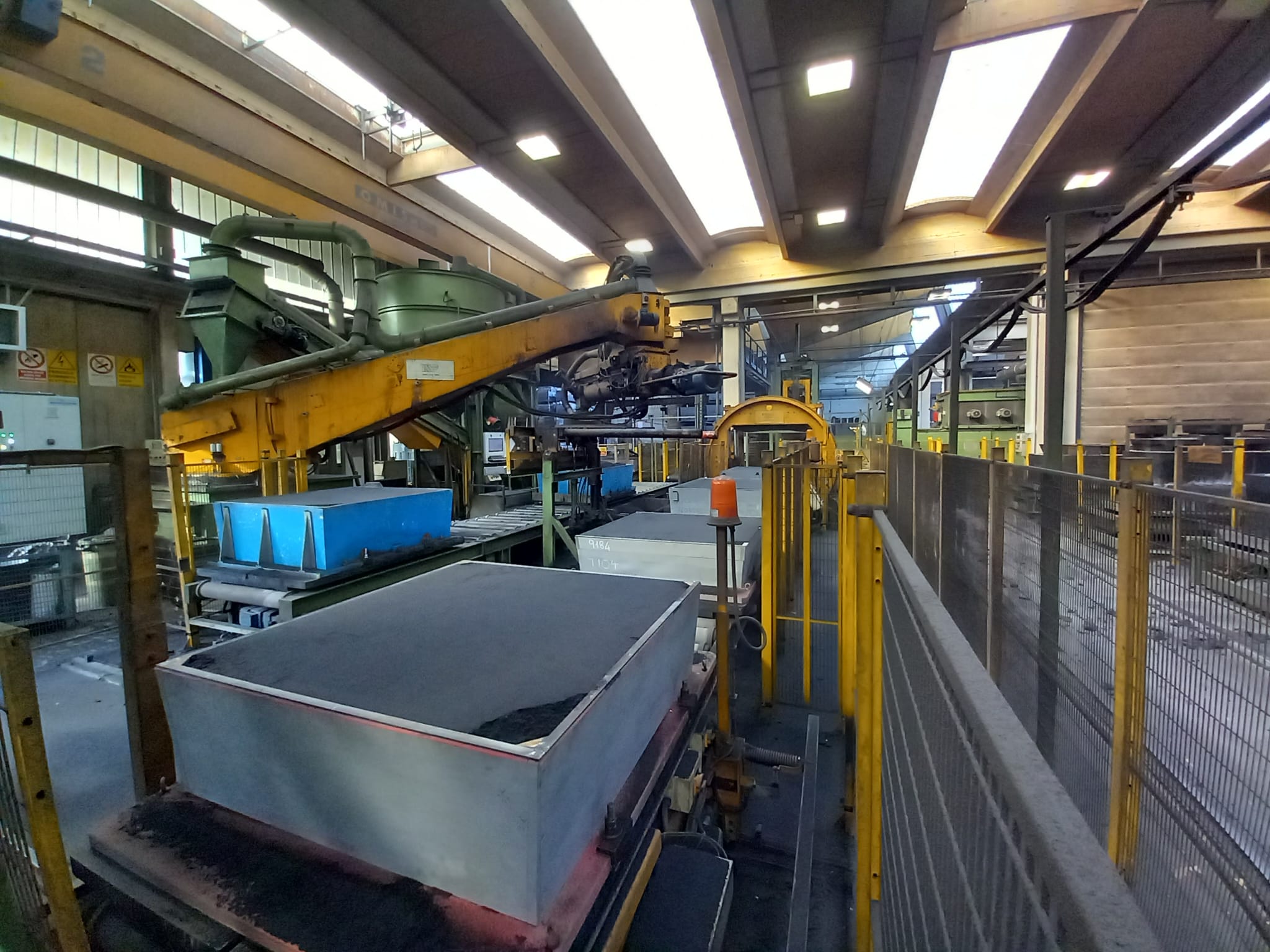

Se la meccanica dell'impianto sabbia-resina ha tenuto testa al passare delle stagioni, l'automazione mostrava tutto il peso degli anni; cause di fermo difficili da individuare, aggiornamenti e patch aggiunte nel corso del tempo, ripartenze manuali dopo ogni arresto e hardware (S7-300, safety PILZ, Profibus ottico) sempre più difficile da reperire.
Tutto il software di automazione è stato centralizzato in una CPU Siemens 1517F-3 PN/DP, installata in zona pulita all’esterno dell’area di produzione. Nodi remoti ET200 sostituiscono l'S7-300, la sicurezza funzionale entra nel PLC e i carri comunicano via radio con Profinet® e Profisafe®.
Funzioni, prestazioni e logiche di sicurezza dovevano restare invariate, per configurare l'intervento come manutenzione straordinaria. Smontaggio, installazione, cablaggio e collaudo dovevano chiudersi tra il 1° e il 31 agosto.
PLC e HMI sono stati riscritti da zero, con cicli semplificati, allarmi rifatti e una nuova funzione di messa in servizio dopo un arresto imprevisto. WinCC è passato dalla 7.5 alla 8.1 su Hyper-V, con un server e tre client.
Gestione allarmi rifatta e logiche semplificate, così le cause di fermo si identificano direttamente dal supervisore.
Dopo un arresto imprevisto la messa in fase riporta il ciclo in condizioni note, senza interventi manuali e presidio.
S7-300 e safety dedicato sostituiti da una piattaforma unica, con ricambi disponibili.
Funzioni replicate in modo identico, nessuna modifica all'analisi dei rischi.
.jpeg)
.jpeg)
.jpeg)
Cosa abbiamo fatto in questo progetto e cosa valutare prima di sostituire un PLC.
Nel caso FIM CAST l'intervento è stato completato in una sola fermata programmata di quattro settimane, nel mese di agosto.
No: le logiche di sicurezza sono state replicate in modo identico e i dispositivi sostituiti hanno un PL equivalente o superiore, quindi le analisi esistenti sono rimaste valide.
Elimina l'hardware dedicato e riduce l'elettromeccanica, con meno componenti critici da gestire e mantenere.
Raccontaci le tue esigenze: un nostro tecnico ti risponderà per valutare insieme fattibilità e tempi.
